VSM (Value Stream Mapping) : cartographier pour mieux fluidifier la supply chain

VSM (Value Stream Mapping) : cartographier pour mieux fluidifier la supply chain

Dans une supply chain, on “sent” souvent où ça coince… mais on a du mal à le prouver, à le chiffrer et surtout à aligner tout le monde sur les mêmes priorités.

C’est exactement là que le VSM – Value Stream Mapping (cartographie de la chaîne de valeur) devient un outil redoutablement efficace : il rend visibles les flux physiques et les flux d’information, met en évidence les attentes, stocks, boucles, retouches, ruptures, puis aide à construire un état futur crédible et pilotable.

VSM : définition opérationnelle

Le Value Stream Mapping est un outil Lean qui cartographie, de bout en bout, toutes les étapes nécessaires pour délivrer un produit (ou un service) au client, en distinguant :

• Les activités à valeur ajoutée (VA) : celles pour lesquelles le client paierait réellement.
• Les activités sans valeur ajoutée (NVA) : attentes, transports intrasite inutiles, contrôles redondants, reprises, sur-traitements, stocks excessifs, etc.

Sa spécificité, par rapport à une simple cartographie de processus (type BPM), c’est qu’un VSM met au centre :

1. le temps (lead time, temps d’attente, temps de cycle),
2. les encours/stocks,
3. les goulots et les points de décision,
4. et surtout la synchronisation matière + information (planification, ordonnancement, règles de réappro, signaux tirés…).

Pourquoi le VSM est particulièrement puissant en supply chain & logistique

La supply chain est un système “transversal” : achats, approvisionnement, réception, stockage, préparation, transport, ADV, planification… Tout est connecté. Le résultat : on peut optimiser un maillon et dégrader le flux global (ex : productivité picking en hausse… mais ruptures aval et retards transport).

Le VSM, lui, force à regarder la performance globale du flux et permet de :

• Quantifier le délai total (lead time) vs le temps réellement utile (VA).
• Visualiser où se crée l’attente (files, buffers, stock “de sécurité” non maîtrisé, validations, priorisations).
• Mettre à nu les hand-offs (passages de relais) et les boucles de corrections (litiges, relivraisons, retours, rework).
• Prioriser les actions selon impact sur le flux (et pas juste “ce qui fait du bruit”).

Les métriques clés à intégrer dans un VSM orienté supply chain

Un VSM utile n’est pas une œuvre d’art (même si ce point est discutable :-)) : c’est une carte de pilotage. Les données typiques à afficher (à adapter au périmètre) :

Côté flux physique

• CT (Cycle Time) : temps pour exécuter l’opération.
• C/O (Changeover) si pertinent (changement de série, reconfig, lancement).
• Uptime / disponibilité (si équipements ou systèmes).
• Taille de lot (batch) et fréquence.
• WIP / encours / stock entre étapes (quantité + équivalent temps).
• Taux de défaut / reprises / retours.

Côté flux d’information

• Mode de déclenchement : push (poussé) vs pull (tiré).
• Règles : MRP, point de commande, kanban, min/max, réallocation.
• Fréquence : quotidienne, hebdo, “à la demande”.
• Qualité de la donnée : fiabilité stock, exactitude prévisions, délais confirmés, etc.
• Résultats à calculer (essentiels)

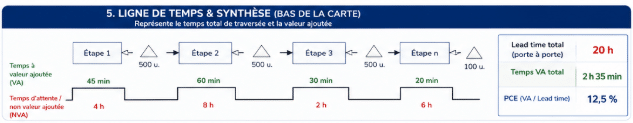

• Lead time total (porte-à-porte).
• Temps VA total.
• PCE – Process Cycle Efficiency = VA / Lead time (souvent… très faible, et c’est normal : c’est un révélateur).
• Points de rupture : goulots, boucles, pics d’encours.

Comment construire un VSM “terrain” en 5 étapes

Étape 1 – Choisir le bon périmètre : “famille de flux” et client

Un VSM se fait sur un flux représentatif (famille produit, type de commande, canal de livraison, promesse client).

Exemple : “commande e-commerce standard”, “réassort magasin”, “pièce A en Make-to-Order”, “export palettisé”.

Objectif : éviter le VSM “fourre-tout” illisible.

Étape 2 – Cartographier l’état actuel (Current State) : marcher le flux

Règle d’or : aller sur le terrain (gemba), observer et mesurer.
On trace les étapes : fournisseur → réception → stockage → préparation → expédition → transport → client, et on positionne :

• les stocks/encours,
• les temps,
• les règles de pilotage (info),
• les problèmes récurrents (litiges, urgences, retours…).

Étape 3 – Rendre les gaspillages visibles (et les relier aux causes)

On ne se contente pas d’une liste de “problèmes” : on relie le symptôme à sa cause.

• Attente en préparation : manque de stock ? slotting ? vagues mal dimensionnées ? priorisation instable ?
• Surstock : incertitude délais fournisseurs ? MOQ ? prévisions bruitées ? paramètres MRP ?

Étape 4 – Concevoir l’état futur (Future State) : un flux plus tiré, plus lissé

On définit une cible réaliste :

• Où mettre du pull (kanban, min/max, réassort visuel, heijunka / lissage) ?
• Où réduire les lots et les hand-offs ?
• Où fiabiliser l’info (stock, ATP, confirmations, EDI) ?
• Où standardiser (modes opératoires, contrôles à la source) ?

Étape 5 – Déployer un plan d’actions : indicateurs + routines + ownership

Un VSM sans exécution = un poster. C’est à ce moment que l’on voit si c’est une oeuvre d’art ou non 🙂

Le plan d’actions doit intégrer un responsable, une date, un KPI, un rituel de suivi et des gains “quick wins” (pour enclencher), plus des chantiers structurants (WMS, refonte réappro, slotting, transport…).

Les apports concrets du VSM en logistique

Voici ce que le VSM permet d’améliorer, de façon très pragmatique :

Réduction du lead time

En chassant les attentes “invisibles” : files, validations, priorisations, ruptures, buffers mal placés.

Baisse des encours et des stocks

Non pas “par injonction”, mais en corrigeant les causes : pilotage poussé, lots trop grands, paramètres MRP, manque de fiabilité de stock, incertitudes fournisseurs.

Fiabilisation du service

Moins de rework, moins d’erreurs, moins d’expéditions partielles, meilleure promesse client (OTIF, OTD…).

Amélioration de la productivité utile

Le VSM évite les “gains locaux” : il met en avant l’activité qui limite le débit et le vrai goulot.

Alignement inter-équipes

C’est souvent le gain n°1, parfois non attendue (et pourtant) : une vision commune, factuelle, chiffrée, partagée (achats, planif, entrepôt, transport, ADV).

Les pièges classiques (et comment les éviter)

• Cartographier trop large : on finit avec une fresque illisible → choisir une famille de flux.
• Faire une VSM “bureau” : sans mesures, sans terrain → marcher le flux, chronométrer, compter.
• Confondre VSM et process map : le VSM doit faire ressortir temps, encours, pilotage info.
• Sauter l’état futur : or c’est là que la valeur se crée.
• Ne pas lier à des KPI : lead time, PCE, taux de service, encours, productivité globale.

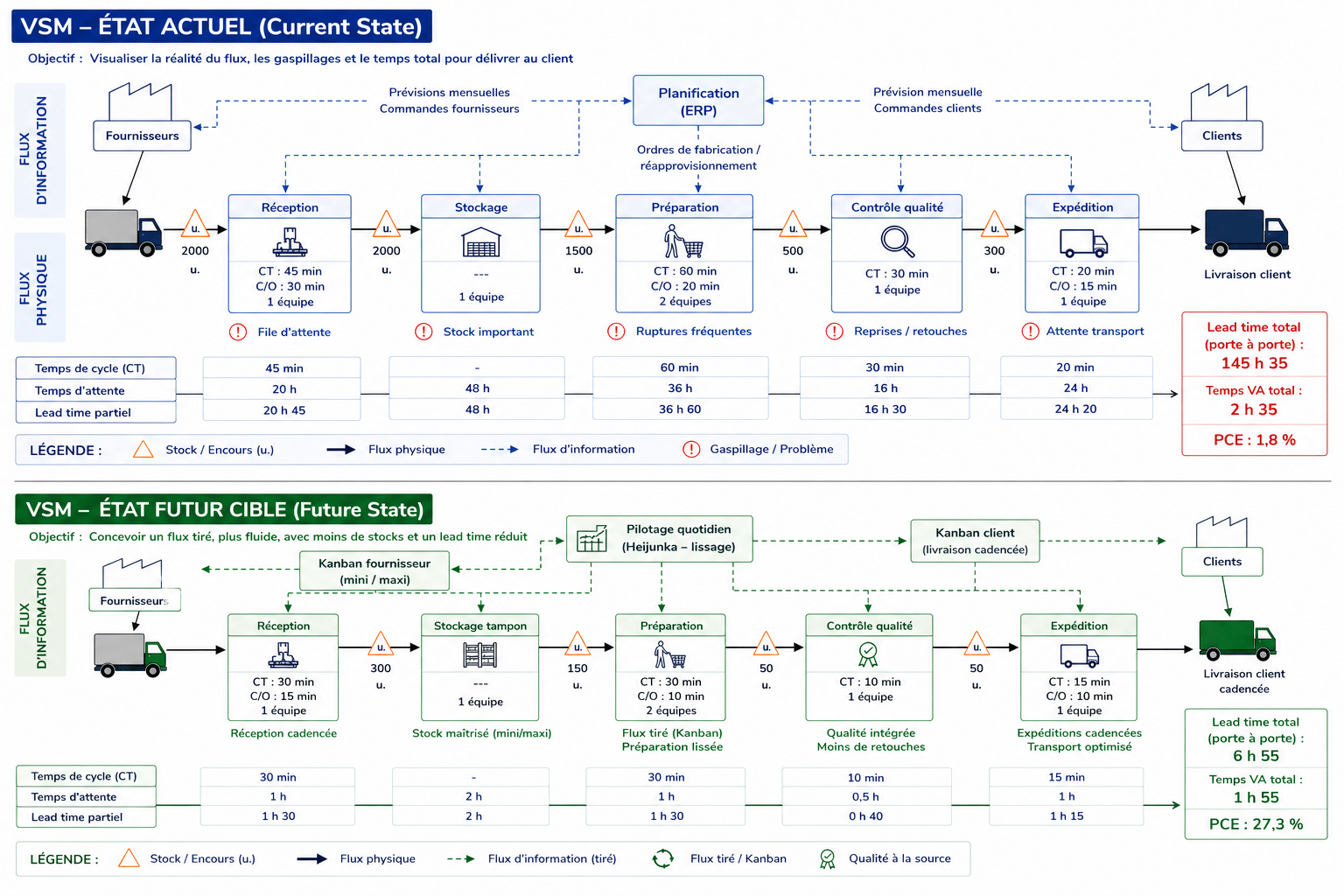

Exemple fictif d’une VSM actuelle VS cible

FAQ : Value Stream Mapping (VSM)

Le VSM est-il réservé à l’industrie ?
Non. Il s’applique à tout flux de bout en bout : entrepôt, transport, ADV, approvisionnement, e-commerce, service client, retours…

Quelle différence entre VSM et une cartographie de processus (BPM) ?
Le BPM décrit “qui fait quoi” et l’enchaînement des tâches. Le VSM ajoute la dimension flux + temps + encours + pilotage information, pour améliorer la performance globale (lead time, gaspillages, synchronisation).

Combien de temps faut-il pour faire un VSM ?
Souvent 1 à 5 jours selon la complexité et la disponibilité des données/acteurs : 1–2 jours terrain + 1 jour analyse + 1 jour état futur + 1 jour plan d’action (ordre de grandeur).

Quels outils utiliser ?
Ça peut démarrer en paperboard/post-its (souvent le plus efficace), puis être formalisé sur un outil de diagramme. L’important n’est pas l’outil, c’est la qualité des mesures et la co-construction. Cependant des outils comme Lucidchart, Edraw, Altassian et smartdraw peuvent compléter efficacement la démarche.

Faut-il refaire un VSM régulièrement ?
Oui : la carte doit vivre avec les volumes, le mix produit, les fournisseurs, l’organisation et les contraintes (transport, capacité, SI). Un VSM est un support de pilotage, pas un livrable figé.
