BPMN 2.0 : la norme pour cartographier vos processus supply chain

En supply chain, on parle flux physiques, flux d’information, flux financiers… mais trop souvent, personne n’a de vision claire et partagée de qui fait quoi, quand, et avec quel système.  Résultat : des responsabilités floues, des doublons, des trous dans la raquette au moment d’un projet WMS ou TMS, et des litiges clients évitables.

Le BPMN 2.0 est aujourd’hui la norme de référence pour cartographier ces processus de façon lisible par tout le monde, du magasinier au DSI. Petit tour d’horizon pour démystifier ce langage et donner envie de s’y mettre.

BPMN 2.0, c’est quoi exactement ?

BPMN = Business Process Model and Notation.

C’est une norme internationale de modélisation des processus métier, publiée par l’OMG (Object Management Group) et standardisée à l’ISO sous la référence ISO/IEC 19510. La version 2.0, sortie en 2011, est celle utilisée aujourd’hui partout dans les entreprises.
Concrètement, BPMN 2.0 est un alphabet graphique : un ensemble de symboles (cercles, rectangles, losanges, flèches…) avec des règles d’assemblage strictes. L’idée est simple : un processus dessiné en BPMN doit se lire de la même manière à Lille, à Lyon ou à Séoul, quel que soit l’outil utilisé (Bizagi, Camunda, Signavio, Aris, draw.io, Lucidchart…).
Là où un simple « schéma sur PowerPoint » reste à l’interprétation de chacun, un diagramme BPMN est non ambigu : chaque forme a une signification précise, et le sens de lecture est normé.

Pourquoi les processus sont essentiels en supply chain & logistique

La supply chain est par nature transverse. Une commande client traverse le commerce, l’ADV, la préparation, l’expédition, le transport, la facturation… avec des allers-retours possibles (reliquat, litige, retour). Mal cartographier, c’est prendre quatre risques concrets :

• Risque opérationnel : une étape oubliée = un manquant, un retard, un client qui appelle.
• Risque SI : au moment d’un projet WMS/TMS/ERP, si le processus-cible n’est pas décrit, l’éditeur paramètre ce qu’il comprend… et pas forcément ce dont l’exploitation a besoin.
• Risque RH : onboarding lent, erreurs de jeunes recrues, savoir-faire concentré sur 2 ou 3 personnes-clés.
• Risque qualité / conformité : audits ISO 9001, certifications douane (OEA), traçabilité ADR, RGPD… tout repose sur des processus documentés.

Un processus bien cartographié, c’est le socle partagé entre exploitation, IT, qualité et direction. C’est aussi le point de départ obligatoire de toute démarche d’amélioration continue, d’automatisation (RPA, IA, orchestration) ou de refonte SI. Sans cartographie claire, on automatise le désordre… et on obtient du désordre plus rapide. Mais toujours du désordre !

C’est exactement la promesse de BPMN 2.0 : offrir un langage commun entre le métier (qui sait comment ça se passe vraiment) et l’IT (qui doit l’implémenter dans un logiciel).

Les règles visuelles de BPMN 2.0

La norme définit cinq grandes familles d’éléments graphiques. Pas besoin de tous les connaître pour commencer : 80 % des processus logistiques se modélisent avec une dizaine de symboles.

1. Les événements (cercles)

Un événement représente quelque chose qui se produit pendant le processus. Il se dessine toujours avec un cercle.

• Cercle fin : événement de début. Le processus démarre ici.
• Cercle double : événement intermédiaire (attente d’un signal, d’un message, d’un délai…).
• Cercle épais : événement de fin.

Un pictogramme à l’intérieur précise la nature de l’événement : enveloppe = message (ex. réception d’un EDI), horloge = minuteur (ex. cut-off transporteur à 16h), éclair = erreur, etc.
Astuce : un processus BPMN doit toujours avoir au moins un début et une fin. Un diagramme qui « se termine dans le vide » est non conforme, et souvent révélateur d’un oubli métier.

2. Les activités (rectangles arrondis)

Une activité est une unité de travail. Elle est représentée par un rectangle aux coins arrondis.

• Tâche simple : rectangle vide. Action atomique (« Scanner le colis », « Éditer la facture »).
• Tâche utilisateur : petite icône « bonhomme » en haut à gauche. Réalisée par un humain via une IHM (ex. validation manuelle dans le WMS).
• Tâche service : icône « engrenage ». Automatisée, généralement via un appel API ou un script (ex. édition automatique d’une étiquette CAB, calcul d’un ATP).
• Sous-processus : rectangle avec un petit « + » en bas. Permet de masquer la complexité d’un sous-ensemble (ex. « Contrôle qualité » qui renvoie vers un second diagramme plus détaillé).
• Activité d’appel : bord épais. Référence un processus existant stocké ailleurs, typiquement un processus mutualisé comme « Créer un litige transport ».

3. Les passerelles (losanges)

Les passerelles gèrent les bifurcations et convergences de flux. C’est le cerveau logique du diagramme.

• Exclusive (X) : un seul chemin est emprunté selon une condition. Stock OK ? → oui / non. C’est la passerelle très couramment utilisée en logistique.
• Parallèle (+) : tous les chemins sont activés en même temps. Emballer le colis et éditer l’étiquette en parallèle.
• Inclusive (O) : un ou plusieurs chemins selon les conditions. Commande à livrer en France et/ou à l’export.
• Événementielle : le chemin dépend du premier événement qui se produit. Soit on reçoit l’ARC fournisseur, soit le délai de 48h expire.
• Complexe (✱) : pour les cas rares avec plusieurs conditions combinées (à éviter tant que possible, peu lisible).

Règle d’or : une passerelle qui ouvre doit être refermée par la même passerelle. Un « + » qui ouvre deux branches parallèles doit être refermé par un autre « + » qui attend que les deux branches se terminent. Cela évite les diagrammes qui « fuient ».

4. Les flux et les données

Les flèches précisent le sens d’exécution et l’enchainement des différents éléments graphique. Les données précisent la nature de « stockage des data » : support papier ou support numérique.

• Flèche pleine : flux de séquence. Enchaîne les étapes à l’intérieur d’un même pool.
• Flèche pointillée : flux de message. Relie deux pools différents (ex. entre l’entrepôt et le transporteur).
• Ligne pointillée sans flèche : association. Relie un artefact (objet de données, annotation) à un élément du processus.
• Objet de données : représente un document logique (bon de préparation, BL, facture).
• Magasin de données (Data Store) : représente un système persistant (ERP, WMS, TMS, base de données).

5. Les pools et les couloirs

C’est probablement l’élément le plus utile en supply chain, et pourtant le plus oublié.
Un pool représente un participant au processus : une entreprise, un service, un système. Les couloirs (lanes) subdivisent un pool par rôle ou par équipe. Positionner chaque tâche dans le bon couloir permet de répondre instantanément à « qui fait quoi ? ».
En supply chain, on utilise typiquement des pools pour : Client / ADV / Entrepôt / Transporteur / Comptabilité. Et à l’intérieur du pool Entrepôt, des lanes pour : Réception / Préparateur / Contrôle / Expédition.

Un exemple concret : la préparation d’une commande

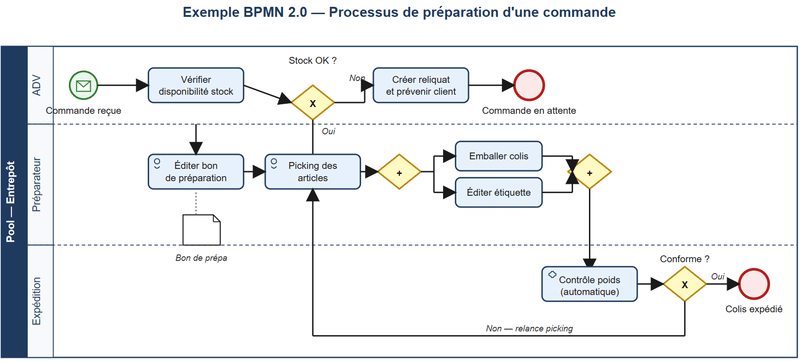

Un schéma vaut mille mots. Voici un processus BPMN 2.0 simplifié d’une préparation de commande en entrepôt, qui mobilise l’essentiel des éléments vus ci-dessus.

On retrouve :

1. Un événement de début « message » : la commande arrive depuis l’ERP ou l’EDI.
2. Une passerelle exclusive qui interroge le stock : si KO, un reliquat est créé et la commande passe en attente (fin rouge) ; si OK, on continue.
3. Des tâches utilisateur (édition du bon, picking) et une tâche service (contrôle poids automatique en sortie).
4. Une passerelle parallèle qui déclenche simultanément l’emballage et l’édition de l’étiquette, puis une seconde passerelle parallèle qui synchronise avant d’envoyer vers l’expédition.
5. Une boucle de rattrapage : si le contrôle poids n’est pas conforme, on relance le picking. C’est typiquement le genre de cas que les équipes connaissent parfaitement sur le terrain mais que personne n’écrit… jusqu’au jour où il faut paramétrer le WMS.
6. Un objet de données « bon de préparation » associé à la tâche, pour indiquer que ce document est produit / consommé à cet endroit précis.

Ce type de diagramme, présenté à un éditeur WMS ou TMS, évite 80 % des malentendus de spécification. Et accessoirement, c’est aussi une excellente base pour former les nouveaux arrivants.

Par où commencer ?

Pas besoin d’une suite logicielle à 50 k€ pour se lancer. Pour une première cartographie, quelques tips ci-dessous :

• Outils gratuits (au moins pour la prise en main) : draw.io / diagrams.net, Bizagi Modeler, Camunda Modeler. Ils respectent tous la norme BPMN 2.0.
• Règle pratique : un processus = une page A3 maximum. Au-delà, on découpe en sous-processus. Un processus « spaghetti » sur 4 pages n’est jamais lu.
• Impliquer le terrain : la cartographie se fait avec les opérationnels, pas contre eux. Deux ateliers de 2h peuvent suffire pour un processus de taille moyenne.
• Versionner : un processus vit. Il se met à jour à chaque évolution SI, chaque nouveau client 3PL, chaque changement d’organisation.

BPMN 2.0 n’est pas une lubie de consultant. C’est un outil de pilotage et de dialogue qui, bien utilisé, fait gagner un temps considérable en projet SI, en audit, en intégration de nouvelles équipes et en amélioration continue.

Pour une supply chain où la moindre rupture dans la chaîne d’information se paye cash en litiges clients, c’est un investissement méthodo qui se rentabilise généralement vite. Et qui est presqu’invariablement la 1ère question posée par votre partenaire logiciel métier : peut-on consulter vos processus ?

Et vous, vos processus entrepôt sont-ils bien documentés… ou dans la tête du chef d’équipe qui part à la retraite dans six mois ?
